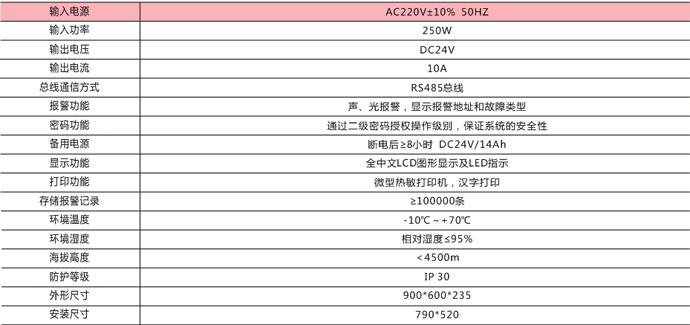

1）故障电弧探测监控器

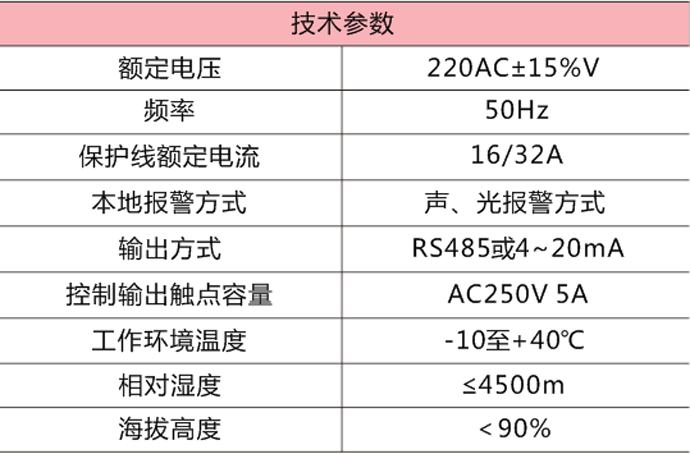

2）故障电弧探测装置

1、产品概述

        故障电弧探测装置是从电气火灾的起因入手，将电流波形特征值检测技术应用到故障电弧探测领域，结合国内电力行业的特点，具有高可靠性高、稳定性强、方便用户使用和维护的特点。该探测装置的广泛应用将弥补目前市场上电气火灾监控系统产品的技术缺陷，产品通过对电气线路的实时检测，能够区分每一相线上的正常操作电弧和故障电弧，消除电气火灾隐患探测的盲区，该产品广泛适用于家庭、民用建筑、工厂、网吧、仓储、学校等建筑的火灾预警系统.

2、适用领域及用途

         现代大体量建筑、公共集聚场所建筑和一类高层建筑；

         商场、体育馆、礼堂、影剧院、大型医院、学校；

         电信楼、财贸金融楼、大型办公楼、展览馆、高级酒店；

         地铁设施、火车站、汽车站、隧道、大型企业厂房等建筑。

      根据公安部消防局公布的2010年全国火灾情况，2010年全国共接报火灾13.17万起，死亡1108人，受伤573人，直接财产损失17.7亿元。根据公安部消防局统计，2007至2011年发生的火灾中，其中因电线短路、过负荷及电气设备故障等电气原因引起的火灾共174561起，约占火灾总数的30.7%。

       故障电弧探测装置能够在发生电气火灾之前检测出低压电气线路中所存在的绝大部分电气火灾隐患，故障电弧探测装置可以检测因短路，线路误接，线路老化等引起的故障电弧，做到真正防患于未“燃”，从而保护人民生命财产安全。

        早在 1999 年，美国就公布了故障电弧断路器（AFCI）产品通用的工业标准UL1699，将故障电弧技术应用于民用电气安全，在 2006 年该标准被进一步完善并从新发行。在 2002 年美国改进后的电气条例中要求：卧室内要安装法例规定的故障电弧断路器，以保护整个支路的安全运行。2004 年 8 月 1 日后，在美国市场销售的家用空调都要求必须带有故障电弧保护功能的电源插头。经过十多年市场验证，故障电弧保护产品能够有效识别故障电弧隐患，起到减少因电气线路原因引起火灾的作用，是新一代的低压电气保护技术。

        由于发生电弧故障时线路中的电流和电压虽会有一定的变化，但变化幅度较小，变化情况复杂，传统的低压断路器很难判别出故障。所以目前市场上广泛使用的电气火灾产品，只能对线路短路、过载或者漏电等故障进行防护。合极故障电弧探测装置能有效防护生活中常见的电源老化、接触不良、线束断裂等故障电弧隐患，提供更先进的预防性电气火灾防护。

3.功能及主要特点

· 检测到故障电弧时，自身发出声光报警信号，并同时向监控设备发出报警信号

      · 具有功能试验按键，模拟发出大于14个半周期的故障电弧，对装置性能的进行测试

      ·可以独立工作

4、产品设计标准及设计规范

        故障电弧探测装置设计符合中华人民共和国国家标准GB14287.4-2014《电气火灾监控系统第4部分：故障电弧探测器》，此标准于2015年6月1日强制实施。《火灾自动报警系统设计规范》GB50116-2013中高度大于12米的空间场所，电气线路应设置电气火灾监控探测器，照明线路上应设置具有探测故障电弧功能的电气火灾监控探测器。

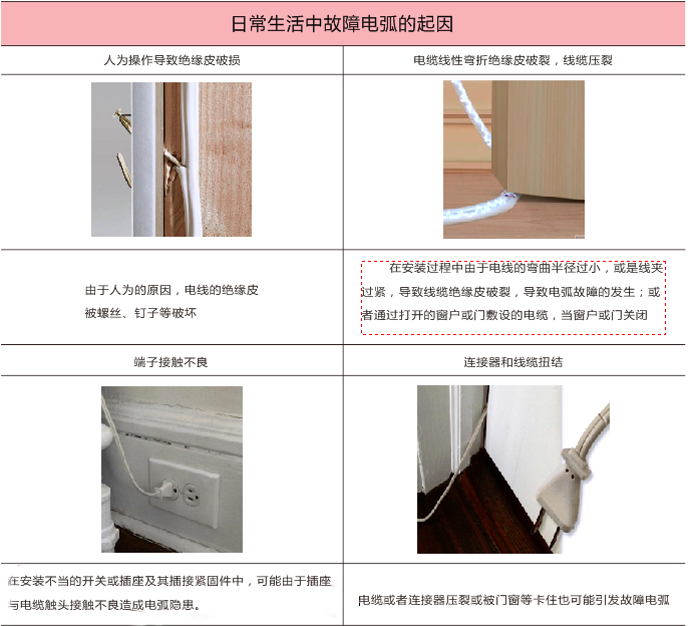

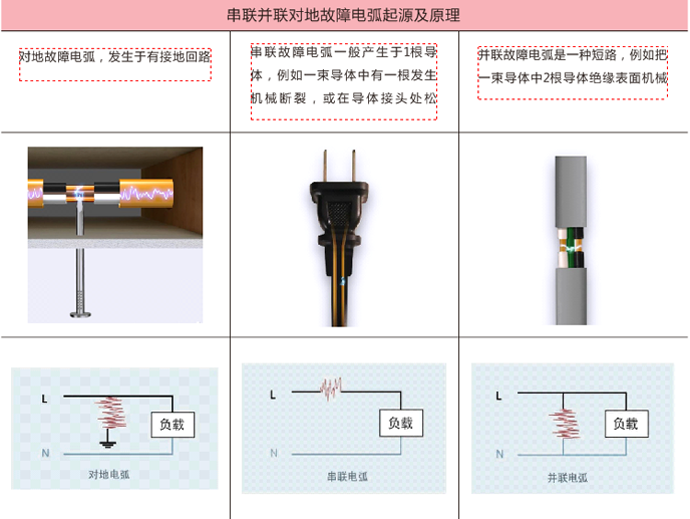

5.故障电弧发生
